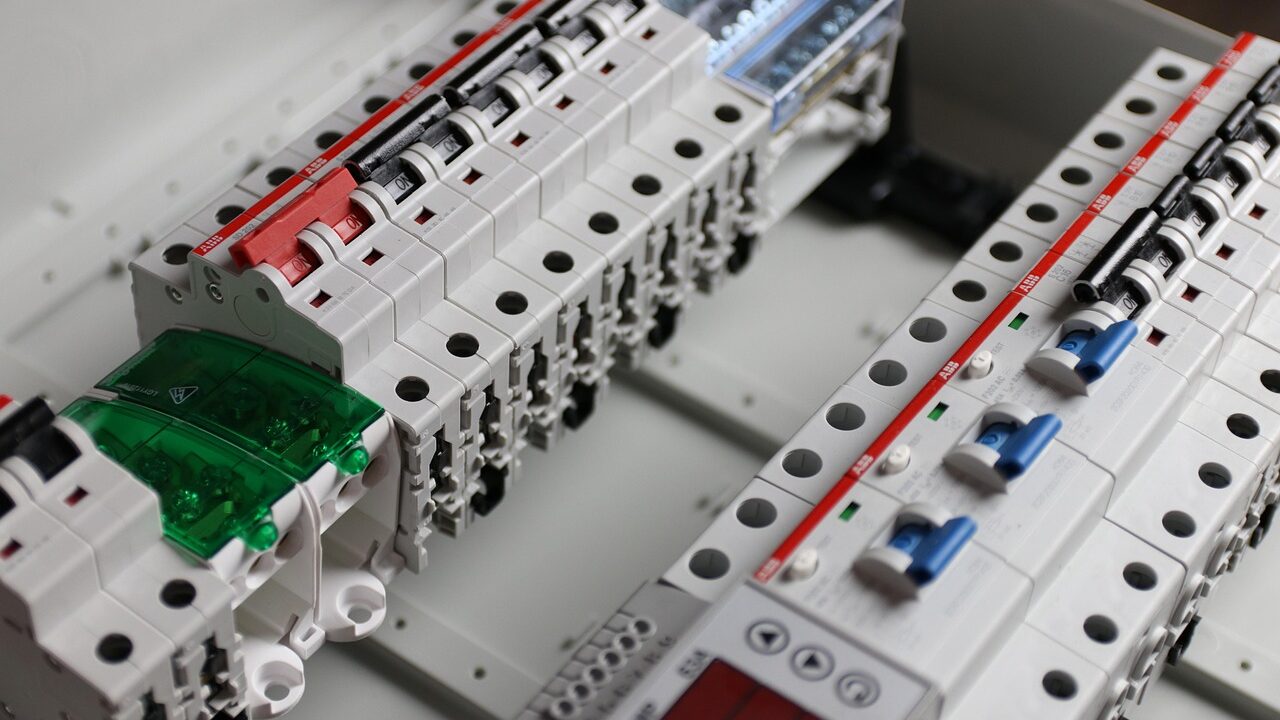

RCD, SPD i wyłączniki w domu: jak zaplanować rozdzielnicę, której nie zabraknie miejsca?

Dlaczego większa rozdzielnica zwykle jest tańsza w całym cyklu życia?

Domowe instalacje obsługują dziś pompę ciepła, fotowoltaikę, ładowarkę EV, klimatyzację, automatykę i sieć. Rozdzielnica wypełniona do ostatniego modułu utrudnia bezpieczne prowadzenie przewodów, pomiary, chłodzenie i późniejszą rozbudowę. Zapas nie jest luksusem — to przestrzeń na koordynację i serwis.

Projekt powinien wynikać z układu sieci, mocy przyłączeniowej, spodziewanych prądów zwarciowych, obwodów i ochrony odgromowej. Wykonanie oraz pomiary należy powierzyć osobie z odpowiednimi kwalifikacjami.

Co robi RCD, a czego nie robi?

Wyłącznik różnicowoprądowy wykrywa różnicę między prądami płynącymi przewodami czynnymi i odłącza obwód przy spełnieniu warunków zadziałania. Nie zastępuje zabezpieczenia nadprądowego ani prawidłowego przewodu ochronnego. Typ RCD powinien być dobrany do charakteru odbiorników i składowych prądu różnicowego — nowoczesna elektronika, falowniki i ładowarki wymagają sprawdzenia instrukcji producenta.

Podział na kilka RCD lub RCBO ogranicza sytuację, w której pojedyncza usterka wyłącza cały dom, lodówkę i automatykę. Trzeba jednak skoordynować podział przewodów neutralnych; ich pomieszanie między grupami jest częstym źródłem natychmiastowego wyzwalania.

SPD typu 1, 2 i 3 — gdzie jest różnica?

Ogranicznik przepięć redukuje energię udaru do poziomu bezpieczniejszego dla kolejnego stopnia instalacji. Dobór zależy m.in. od instalacji odgromowej, sposobu zasilania, układu sieci i ekspozycji obiektu. Hager opisuje funkcje typów SPD: typ 1 odprowadza część prądu piorunowego, typ 2 ogranicza przepięcia w rozdzielnicy, a typ 3 chroni blisko urządzenia końcowego.

Samo wstawienie aparatu z napisem T1+T2 nie kończy projektu. Liczą się krótkie połączenia, przekroje, dobezpieczenie, poziom ochrony Up, układ sieci i koordynacja kolejnych stopni. Poradnik Inżyniera Elektryka Schneider Electric porządkuje projektowanie według IEC 60364 i osobno omawia ochronę przeciwporażeniową oraz przepięciową.

Jak podzielić obwody?

Wydziel duże i krytyczne odbiorniki zgodnie z ich wymaganiami: płytę, piekarnik, pompę ciepła, klimatyzację, ładowarkę EV, automatykę, serwerownię domową, urządzenia na zewnątrz. Oświetlenie rozdziel na co najmniej kilka stref, aby jedna awaria nie pogrążyła całego domu w ciemności. Podobnie rozważ podział gniazd, łazienek, kuchni i garażu.

Zostaw miejsce na liczniki energii, styczniki, moduły komunikacyjne, dodatkowe zabezpieczenia PV oraz minimum kilkadziesiąt procent logicznej rezerwy. Rezerwa musi obejmować nie tylko puste moduły, ale również przestrzeń kablową.

Co powinno znaleźć się w dokumentacji odbiorowej?

• aktualny schemat jednokreskowy i opis aparatów;
• oznaczenia obwodów zgodne z rozdzielnicą;
• protokół oględzin i pomiarów;
• wartości impedancji pętli zwarcia i rezystancji izolacji;
• testy RCD oraz ciągłości przewodów ochronnych;
• dane i nastawy urządzeń;
• zdjęcia przed zamknięciem oraz instrukcję bezpiecznego wyłączenia.

Najczęstsze pytania

Czy jeden RCD na cały dom jest dopuszczalny i rozsądny?

Ocena zgodności zależy od projektu, ale funkcjonalnie jeden aparat tworzy duży punkt wspólnej awarii. Podział zwiększa ciągłość działania i ułatwia lokalizację uszkodzenia.

Czy SPD działa bez dobrego uziemienia?

Ochrona przepięciowa jest systemem. Zbyt długie przewody, błędne połączenia wyrównawcze lub niewłaściwy układ ochrony mogą radykalnie pogorszyć efekt. Aparat nie naprawi złej instalacji.

Ile wolnego miejsca zostawić?

Nie ma jednej liczby dla każdego domu. Dla współczesnej instalacji warto zaplanować konkretną przyszłą rozbudowę i dodatkowy zapas modułów, zamiast dobierać obudowę dokładnie do listy z dnia montażu.
